O ensaio de cisalhamento direto é um método amplamente utilizado na engenharia geotécnica para determinar a resistência ao cisalhamento dos solos. Este ensaio é fundamental para o projeto e a análise de estruturas de fundação, taludes e outras obras de engenharia que envolvem interação solo-estrutura. Através do ensaio, é possível obter parâmetros de resistência que são cruciais para a segurança e a eficiência das construções.

Objetivo do Ensaio

O principal objetivo do ensaio de cisalhamento direto é determinar a resistência ao cisalhamento do solo, que é a capacidade do solo de resistir a forças que tendem a causar deslizamento entre suas partículas. Os resultados obtidos são utilizados para avaliar a estabilidade de encostas, projetar fundações e prever o comportamento de solos sob cargas aplicadas.

Equipamento e Preparação da Amostra

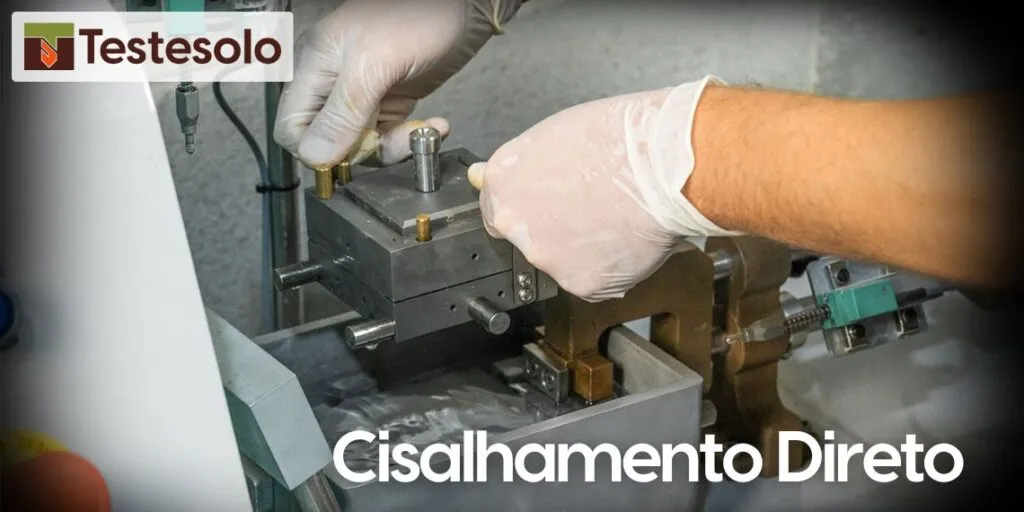

O equipamento básico para o ensaio de cisalhamento direto consiste em uma caixa de cisalhamento dividida horizontalmente em duas partes. A amostra de solo, geralmente com formato cúbico ou cilíndrico, é colocada dentro da caixa, que é preenchida com areia ou outra substância para garantir contato firme entre a amostra e as superfícies da caixa.

Preparação da Amostra

1. Moldagem: A amostra de solo é moldada e compactada para atingir a densidade desejada.
2. Posicionamento: A amostra é colocada na caixa de cisalhamento, que é então montada no equipamento de ensaio.
3. Aplicação de Confinamento: Uma carga normal é aplicada verticalmente à amostra para simular as condições de pressão do solo no campo.

Procedimento do Ensaio

1. Aplicação da Carga Normal: A carga normal é aplicada de forma controlada para manter a amostra confinada.
2. Cisalhamento: Uma força horizontal é gradualmente aplicada à metade superior da caixa, enquanto a metade inferior é mantida fixa. Este movimento provoca o cisalhamento da amostra ao longo do plano de separação entre as duas metades da caixa.
3. Medição dos Dados: Durante o ensaio, são registradas a força horizontal aplicada e a deformação resultante. Esses dados são usados para traçar a curva tensão-deformação.

Condições de Execução do Ensaio

O ensaio de cisalhamento direto pode ser executado em diferentes condições, dependendo das características do solo e das especificidades do projeto. As duas principais condições são:

Condição Inundada

Na condição inundada, a amostra de solo é completamente saturada com água antes e durante o ensaio. Esta condição é utilizada para simular o comportamento do solo em ambientes onde há alta presença de água, como em fundações submersas, diques e barragens. A saturação é obtida aplicando-se uma contrapressão até que a amostra atinja a condição de saturação completa.

Vantagens da Condição Inundada:

• Simula condições reais de campo em solos que estão constantemente submersos.
• Proporciona uma melhor compreensão da resistência do solo quando saturado.

Condição de Umidade Natural

Na condição de umidade natural, o ensaio é realizado com a amostra na umidade em que foi retirada do campo, sem saturação adicional. Esta condição é usada para avaliar o comportamento do solo nas condições encontradas no local da obra, sendo representativa de situações onde o solo não está completamente saturado, como em encostas e taludes naturais.

Vantagens da Condição de Umidade Natural:

• Reflete as condições reais do solo no local da obra.
• Útil para avaliações preliminares e para solos que normalmente não estão saturados.

Velocidade de Cisalhamento

A velocidade de cisalhamento é um parâmetro crítico no ensaio de cisalhamento direto, pois influencia diretamente os resultados obtidos. A velocidade de aplicação da força horizontal deve ser cuidadosamente controlada para assegurar que o ensaio reflita as condições reais de campo e para evitar efeitos dinâmicos que possam distorcer os resultados.

Importância da Velocidade de Cisalhamento

• Precisão dos Resultados: Velocidades muito rápidas podem induzir pressões de poro não drenadas, especialmente em solos coesivos, afetando a precisão dos parâmetros de resistência.
• Condições Realistas: A velocidade deve ser escolhida de modo a representar o comportamento do solo sob as condições de carregamento esperadas na prática. Para solos drenados, a velocidade deve permitir a dissipação da pressão de poros, enquanto para solos não drenados, a velocidade deve ser suficientemente rápida para impedir a drenagem.

Seleção da Velocidade

• Solos Coesivos: Em solos argilosos, a velocidade de cisalhamento é geralmente baixa para permitir a dissipação da pressão de poros. Normalmente, velocidades da ordem de 0,01 a 1 mm/min são usadas.
• Solos Granulares: Em solos arenosos ou pedregulhos, a velocidade pode ser maior, pois esses solos drenam rapidamente. Velocidades típicas podem variar entre 1 e 5 mm/min.

Análise dos Resultados

Os dados obtidos do ensaio permitem a construção de uma curva tensão-deformação, que é fundamental para determinar os parâmetros de resistência ao cisalhamento, como o ângulo de atrito interno e a coesão do solo. A partir desses parâmetros, é possível traçar as envoltórias de resistência ao cisalhamento conforme o critério de Mohr-Coulomb.

Parâmetros de Resistência

• Ângulo de Atrito Interno (ϕ): Representa a inclinação da envoltória de resistência ao cisalhamento e está relacionado ao atrito entre as partículas do solo.
• Coesão (c): É a interceptação da envoltória no eixo da tensão normal, representando a força de ligação entre as partículas do solo.

Aplicações na Engenharia

Os resultados do ensaio de cisalhamento direto são aplicados em diversas áreas da engenharia geotécnica, incluindo:

1. Estabilidade de Encostas: Avaliação do risco de deslizamentos e projetos de medidas de estabilização.
2. Projetos de Fundações: Determinação da capacidade de carga de fundações superficiais e profundas.
3. Barragens e Diques: Análise da estabilidade de estruturas de contenção de solos.
4. Pavimentação: Projeto de camadas de pavimento que suportem cargas de tráfego.
5. Túneis e Escavações Subterrâneas: Avaliação da estabilidade do solo ao redor de escavações.

Conclusão

O ensaio de cisalhamento direto é uma ferramenta essencial na engenharia geotécnica, fornecendo dados críticos sobre a resistência ao cisalhamento dos solos. Esses dados são fundamentais para garantir a segurança e a eficiência das obras de engenharia, contribuindo para o desenvolvimento de projetos mais robustos e duráveis.

Referências

• ASTM D3080: Standard Test Method for Direct Shear Test of Soils Under Consolidated Drained Conditions.
