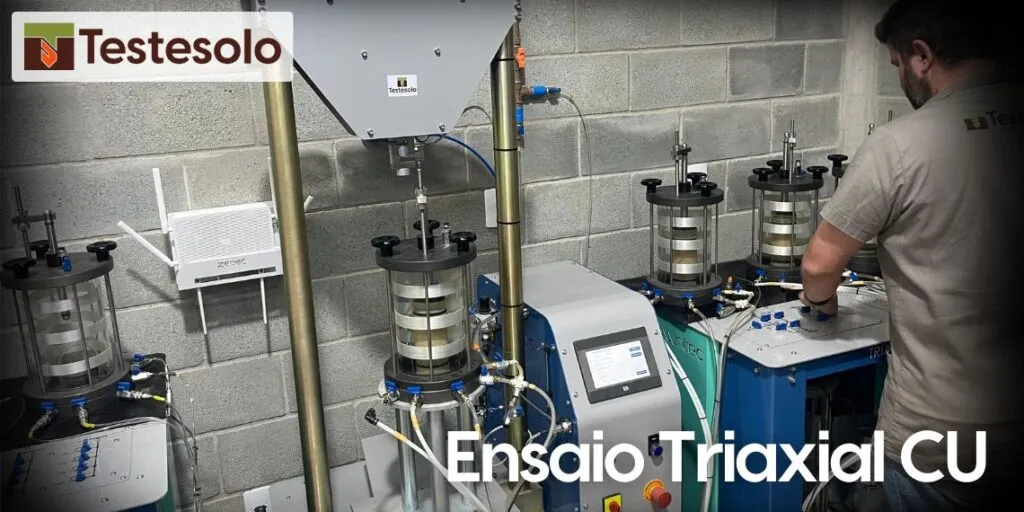

O Ensaio Triaxial do tipo CU (Consolidated Undrained), adensado e não drenado, é um método fundamental para a caracterização dos parâmetros de resistência dos solos. Este ensaio é amplamente utilizado em amostras indeformadas ou deformadas para avaliar o comportamento do solo sob condições específicas. A norma que rege este procedimento é a ASTM D4767.
Preparação da Amostra
O ensaio começa com a moldagem de corpos de prova cilíndricos. Esses corpos de prova são envoltos por uma membrana de borracha e colocados em uma câmara de ensaio. Em seguida, a câmara é preenchida com água, iniciando-se o processo de saturação.
Saturação do Corpo de Prova
Durante a saturação, aplica-se uma carga de confinamento e uma contrapressão até que o Parâmetro B, que indica a condição de saturação, atinja um valor acima de 95%. Este parâmetro é crucial para garantir que a amostra esteja completamente saturada, condição essencial para a precisão dos resultados.
Fase de Adensamento
O próximo estágio é o adensamento. Nesta fase, aplica-se uma pressão de confinamento e realiza-se a consolidação do corpo de prova. Este processo permite a dissipação da poro-pressão, preparando a amostra para a etapa de compressão axial.
Compressão Axial – Cisalhamento
A terceira etapa é a compressão axial, realizada com a válvula de drenagem fechada. Um carregamento vertical é aplicado até a ruptura do corpo de prova. A velocidade do ensaio é rápida, adequada à amostra, de modo a permitir a geração de poro-pressão.
Durante essa fase, mede-se a tensão desviadora e a poro-pressão em função da deformação específica. Esses dados são fundamentais para a análise do comportamento do solo.
Análise dos Resultados
A partir dos dados obtidos, é possível traçar a trajetória de tensões efetivas e totais, além das envoltórias de resistência conforme o critério de Mohr-Coulomb. Também se avalia o comportamento tensão versus deformação, proporcionando uma visão completa das propriedades do solo testado.
Aplicações na Engenharia
O Ensaio Triaxial CU é amplamente utilizado para a obtenção dos parâmetros de resistência dos solos, especialmente em cenários de carregamento rápido. Ele é particularmente eficaz para amostras argilosas, permitindo uma obtenção mais rápida e precisa dos parâmetros efetivos do solo. Algumas das principais aplicações deste ensaio na engenharia incluem:
- Projetos de Fundações: Determinar a capacidade de carga do solo para fundações superficiais e profundas.
- Estabilidade de Encostas: Avaliar o risco de deslizamentos e projetar medidas de estabilização.
- Barragens de Terra: Analisar a estabilidade de barragens e diques, assegurando que as estruturas resistam às pressões internas e externas.
- Pavimentação: Projetar camadas de pavimento que suportem cargas de tráfego pesado.
- Túneis e Escavações Subterrâneas: Garantir que o solo ao redor de túneis e outras escavações subterrâneas seja estável e seguro.
Diferença entre o Ensaio Triaxial CU e o Ensaio Triaxial CIU
Embora o Ensaio Triaxial CU (Consolidated Undrained) seja amplamente utilizado, há uma variação conhecida como Ensaio Triaxial CIU (Consolidated Isotropically Undrained) que também é empregada na prática geotécnica. A principal diferença entre esses dois tipos de ensaio está na forma de aplicação da pressão de confinamento e na interpretação dos resultados.
Ensaio Triaxial CU:
Adensamento: A amostra é consolidada sob uma pressão de confinamento aplicada de maneira isotrópica ou anisotrópica, dependendo do objetivo do teste.
Compressão Axial: Realizada com a válvula de drenagem fechada, permitindo a geração de poro-pressão durante a aplicação da carga vertical.
Resultados: Os parâmetros de resistência são obtidos com base nas tensões totais e efetivas, considerando a geração de poro-pressão durante o cisalhamento.
Ensaio Triaxial CIU:
Adensamento Isotrópico: A amostra é consolidada sob uma pressão de confinamento isotrópica, garantindo uma condição uniforme em todas as direções.
Compressão Axial: Similar ao ensaio CU, a compressão axial é realizada com a válvula de drenagem fechada, permitindo a geração de poro-pressão.
Resultados: O foco está na análise das tensões efetivas e na avaliação da pressão de poros isotrópica, fornecendo uma compreensão mais detalhada das propriedades do solo sob condições isotrópicas.
Essas diferenças permitem que os engenheiros escolham o tipo de ensaio mais adequado com base nas condições específicas do projeto e nas propriedades do solo que precisam ser avaliadas.
Conclusão
O Ensaio Triaxial CU e sua variação CIU são ferramentas essenciais para engenheiros e geotécnicos, fornecendo dados críticos para o projeto e análise de obras de engenharia civil. Suas aplicações em diversas áreas garantem que as estruturas sejam construídas sobre bases sólidas e seguras, prevenindo falhas e desastres.
