Amostragem — o ensaio de laboratório começa no campo
Nenhum triaxial é melhor que a amostra que entra na câmara. A Testesolo executa coleta de amostras deformadas e indeformadas — trado, tubo Shelby, amostrador Denison e bloco — com o cuidado de quem também é o laboratório que vai ensaiá-las.
- Categoria
- Sondagens e Amostragem | Amostragem
- Normas de referência
- NBR 9820 — indeformada em furo · NBR 9604 — poço e bloco · ASTM D1587 — Shelby
- Onde entra
- Reconhecimento do subsolo com equipes e equipamentos próprios — do SPT à rocha.
Por que a amostragem define a qualidade do parâmetro
Todo parâmetro de laboratório — resistência não drenada, compressibilidade, permeabilidade — é medido em uma amostra. Se a estrutura do solo foi destruída na coleta, o ensaio mede o distúrbio, não o terreno. Por isso a geotecnia separa as amostras em deformadas (estrutura destruída, servem para caracterização, umidade e compactação) e indeformadas (estrutura e umidade preservadas, exigidas pelos ensaios especiais: triaxial, adensamento, cisalhamento).
A Testesolo executa as quatro modalidades clássicas: trado manual ou mecanizado para amostras deformadas por camada; tubo Shelby de parede fina cravado estaticamente em argilas moles a médias (NBR 9820 / ASTM D1587); amostrador Denison de tubos concêntricos para solos rijos e residuais em que o Shelby não penetra; e bloco indeformado esculpido manualmente (NBR 9604) — a referência de máxima qualidade.
Como o laboratório de ensaios especiais é nosso, a coleta é planejada de trás para frente: sabemos qual ensaio a amostra vai alimentar, e escolhemos o método, o diâmetro e o acondicionamento que preservam exatamente o que aquele ensaio precisa medir.
As quatro modalidades em movimento
Escolha a modalidade e acompanhe as etapas: o trado que corta e carrega o solo; o Shelby cravado estaticamente, sem golpes; o Denison com tubo externo rotativo e tubo interno estacionário protegendo a amostra; e o bloco esculpido e parafinado in loco.
Trado
Shelby
Denison
Bloco
1×
2×
4×
Etapas de cada modalidade com a ficha técnica (tipo de amostra, classe de qualidade e norma). Dimensões fora de escala; sequências simplificadas para fins didáticos.
Etapas de cada modalidade com a ficha técnica (tipo de amostra, classe de qualidade e norma). Dimensões fora de escala; sequências simplificadas para fins didáticos.
Qual amostrador para qual solo — e para qual ensaio
Trado (deformada)
Espiral ou concha, manual ou mecanizado. Amostra por camada para granulometria, limites, umidade natural e compactação. Rápido e econômico — mas sem preservação de estrutura: nunca substitui a amostra indeformada em ensaios especiais.
Tubo Shelby (indeformada)

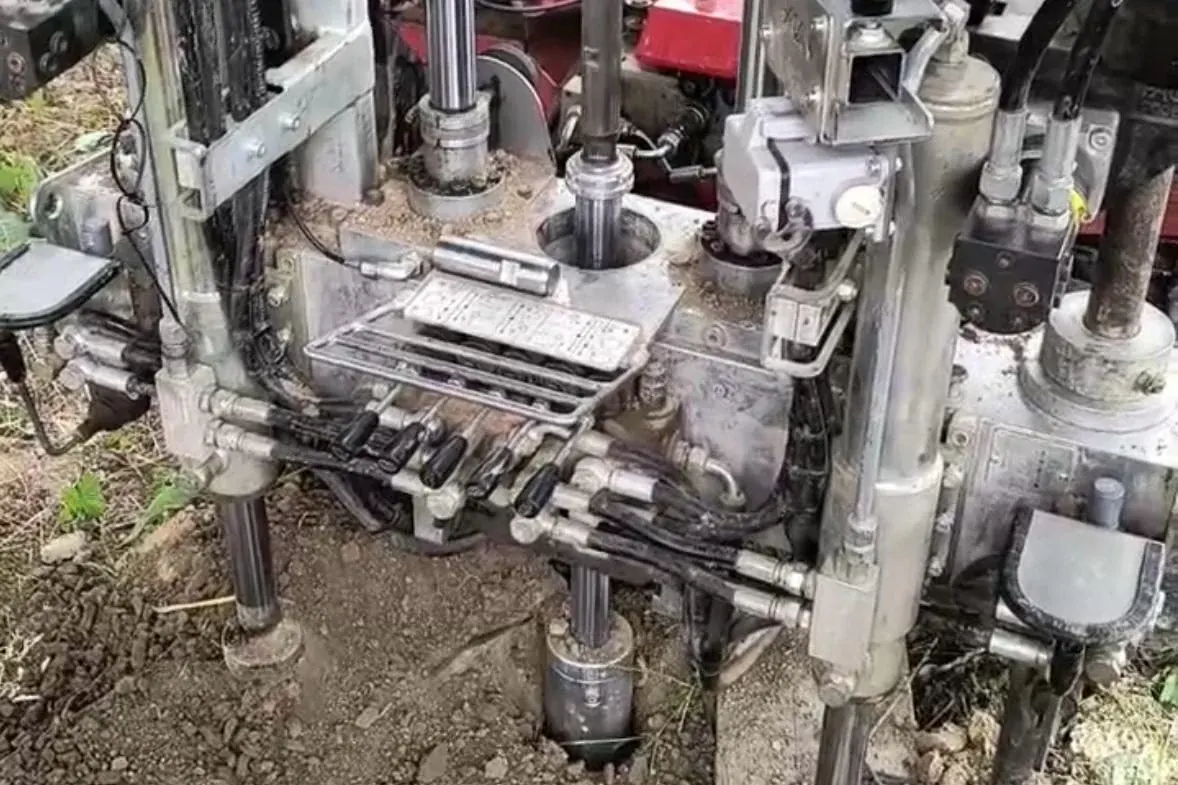

Tubo de aço de parede fina (Ø75–100 mm) cravado por avanço estático contínuo no fundo do furo limpo. Indicado para argilas moles a médias e siltes plásticos. Selado com parafina e transportado na vertical — é a amostra padrão dos triaxiais e adensamentos.
Amostrador Denison (indeformada)
Dois tubos concêntricos: o externo gira com coroa e fluido de perfuração; o interno, estacionário e à frente da coroa, recebe a amostra sem rotação. Resolve solos rijos, residuais e compactos em que o Shelby flamba ou não penetra.
Bloco indeformado
Bloco de ~25×25×25 cm esculpido manualmente em poço ou talude, selado in loco com tecido e parafina e encaixotado. Mínima perturbação possível — classe 1, usado como referência de qualidade e em pesquisas de comportamento de solos estruturados.
Acondicionamento e transporte
Identificação completa (obra, furo/vertical, profundidade, data), selagem contra perda de umidade, câmara úmida e transporte protegido de vibração e sol. A rastreabilidade segue o SGQ da Testesolo até a bancada do laboratório.
Quem ensaia a amostra é quem coleta a amostra
Coleta orientada ao ensaio
O programa de amostragem nasce do programa de laboratório: diâmetro, método e profundidade escolhidos pelo ensaio que a amostra vai alimentar — triaxial, adensamento, DSS ou caracterização.
Cadeia de custódia completa
Da boca do furo à câmara úmida, a amostra viaja identificada e rastreável dentro do nosso SGQ — sem intermediários, sem troca de responsabilidade.
Qualidade verificada no laboratório
A qualidade da amostragem é auditada no próprio ensaio (Δe/e₀, formato das curvas). Se a amostra não está à altura, você fica sabendo — e a coleta é refeita.
Integração com sondagem e ensaios de campo
Shelby e Denison aproveitam os furos da campanha de sondagem; blocos e trados completam o perfil onde o projeto precisa.
Perguntas de quem contrata
Amostra deformada serve para ensaio triaxial?
Não para medir resistência e deformabilidade do terreno natural. O triaxial em amostra remoldada/compactada mede o comportamento do material recompactado — útil para aterros, mas não representa o solo in situ. Para parâmetros do terreno natural, a amostra deve ser indeformada (Shelby, Denison ou bloco).
Quando o Shelby não é indicado?
Em solos rijos, arenosos ou com pedregulhos, o tubo de parede fina flamba, amolga a amostra ou simplesmente não penetra. Nesses casos entram o Denison (solos rijos/residuais) ou, com acesso, o bloco indeformado.
O que é a classe de qualidade da amostra?
É uma escala (1 = melhor) que relaciona o método de coleta aos ensaios possíveis: classes 1–2 preservam estrutura e umidade e permitem ensaios de resistência e compressibilidade; classes 4–5 (deformadas) servem para caracterização e compactação. O relatório da Testesolo indica a classe de cada amostra.
Quanto tempo a amostra indeformada pode esperar pelo ensaio?
O ideal é ensaiar o quanto antes. Seladas e mantidas em câmara úmida, amostras de boa qualidade preservam-se por semanas — mas prazos longos degradam sucção e estrutura. Como coleta e laboratório são integrados na Testesolo, esse intervalo é controlado e mínimo.
Normas e referências
- ABNT NBR 9820
- Coleta de amostras indeformadas em furos de sondagem
- ASTM D1587
- Thin-Walled Tube Sampling (Shelby)
- ABNT NBR 6457
- Preparação de amostras
