Laboratório de Solos · Caracterização
Granulometria — o DNA de tamanhos do solo
Do pedregulho à argila: peneiramento e sedimentação constroem a curva granulométrica completa — a primeira pergunta que qualquer projeto faz ao solo.
- Categoria
- Laboratório de Solos | Caracterização
- Normas de referência
- NBR 7181 análise granulométrica · NBR 6457 preparação de amostras · DNIT/DER versões rodoviárias
- Onde entra
- Resistência, deformabilidade e comportamento sob cargas repetidas, com responsabilidade técnica própria.
Princípio e aplicação
A granulometria mede a distribuição de tamanhos das partículas. As frações grossas passam pela série de peneiras até a #200 (0,075 mm); o que atravessa vai à sedimentação: disperso em água com defloculante, o material decanta segundo a Lei de Stokes e o densímetro revela silte e argila.
O resultado é a curva granulométrica — percentuais de pedregulho, areia, silte e argila, diâmetros característicos (D10, D30, D60) e coeficientes de uniformidade e curvatura. Com os limites de Atterberg, ela classifica o solo e orienta de filtros e drenos a jazidas e misturas.
Peneiras, proveta e a curva nascendo
Acompanhe a pilha de peneiras vibrando e retendo cada fração, a proveta de sedimentação com o densímetro descendo, e a curva granulométrica sendo traçada da fração grossa à fina.
1×
2×
4×
Peneiramento + sedimentação; frações e percentuais ilustrativos.
Peneiramento + sedimentação; frações e percentuais ilustrativos.
Como a Testesolo executa
Preparação
Secagem, destorroamento e quarteamento (NBR 6457) — a alíquota ensaiada representa a amostra inteira.

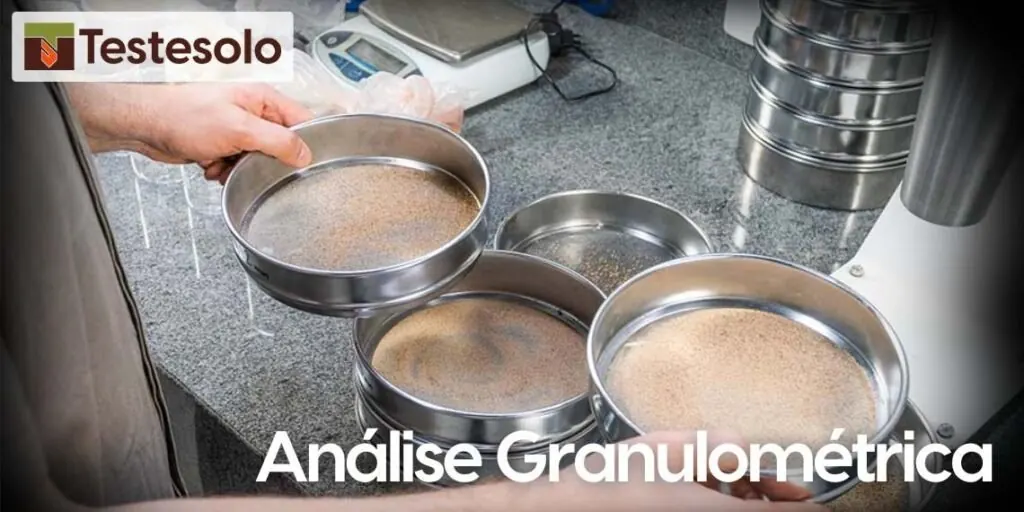

Peneiramento
Série normal de peneiras com agitação mecânica; pesagem do retido em cada malha com balança aferida.
Sedimentação
Dispersão com hexametafosfato, proveta termostatizada e leituras de densímetro em tempos padronizados.
Curva e classificação
Curva completa com D10/D30/D60, Cu e Cc, percentuais por fração e classificação SUCS/AASHTO no relatório.
Caracterização com rigor de ensaio especial
Sedimentação de verdade
Muita “granulometria” para no peneiramento. Aqui a fração fina é ensaiada — porque é nela que moram os problemas.
Rastreabilidade
Da chegada da amostra à curva final, tudo identificado e conferido pelo SGQ.
Leitura de engenheiro
A curva sai com interpretação: comportamento esperado, alertas (solos dispersivos, lateríticos) e ensaios complementares recomendados.
Perguntas de quem contrata
Preciso de sedimentação ou só peneiramento resolve?
Se mais de ~10% passa na #200, a sedimentação é indispensável: sem ela você não sabe se o fino é silte ou argila — e essa diferença muda o comportamento do solo.
Qual o prazo típico?
A sedimentação exige leituras ao longo de ~24h; com preparação e cálculo, o ensaio completo tipicamente sai em poucos dias úteis, conforme a fila e o número de amostras.
Normas e referências
- ABNT NBR 7181
- Análise granulométrica
- ABNT NBR 6457
- Preparação
- ASTM D6913 / D7928
- —
- DNIT 459/2025-ME
- Análise granulométrica
