Instrumentação Geotécnica · Serviço
Benchmark — a referência que não se move
Todo recalque é medido em relação a alguma coisa. O RN profundo ancora essa referência na camada firme, isolada do solo que desce — sem ele, o monitoramento inteiro mede ilusão.
- Categoria
- Instrumentação Geotécnica | Marcos e recalque
- Normas de referência
- NBR 13133 execução de levantamentos topográficos · Boas práticas redes de referência profunda · SGQ monografia e rastreio do RN
- Onde entra
- Instalação e leitura de instrumentos para controle de recalques, deslocamentos e níveis d’água.
Princípio e aplicação

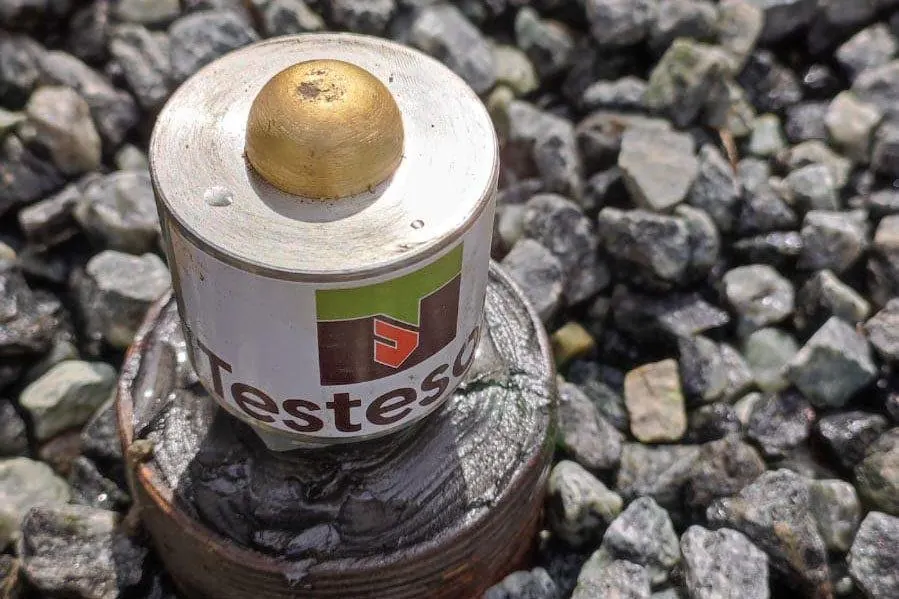

O benchmark profundo (RN profundo) é uma haste metálica ancorada em estrato firme — abaixo de qualquer camada compressível — e protegida por um tubo isolador que impede o solo em recalque de arrastá-la por atrito. O topo da haste, na superfície, mantém a cota do estrato firme: é a referência indeslocável.
Marcos superficiais e placas de recalque medem quanto desceram em relação ao RN. Se a referência estivesse no próprio terreno que recalca, os deslocamentos seriam subestimados ou simplesmente invisíveis — por isso o RN profundo é o primeiro instrumento de qualquer plano sério de monitoramento de recalques.
Aplicações: aterros sobre solos moles, obras com rebaixamento de lençol, grandes escavações, monitoramento de estruturas vizinhas e redes de nivelamento de precisão.
Por que o RN não desce junto com o terreno
Veja a perfuração até a camada firme, a haste ancorada com seu tubo isolador, o terreno recalcando ao redor enquanto a cota do RN permanece imóvel — e o gráfico comparando a marca superficial (que desce) com a referência (que não).
1×
2×
4×
Recalque da superfície exagerado para leitura. A haste ancorada no firme mantém a cota; valores ilustrativos.
Recalque da superfície exagerado para leitura. A haste ancorada no firme mantém a cota; valores ilustrativos.
Como a Testesolo executa
Investigação prévia
A sondagem define a profundidade da camada firme — a ancoragem só vale se estiver abaixo de tudo que comprime.
Instalação
Perfuração, haste centralizada, trecho de ancoragem injetado no firme e tubo isolador preenchido com material de baixíssimo atrito no trecho compressível.
Monografia do marco
Cada RN recebe monografia com coordenadas, cota, croqui e fotos — documento de rastreabilidade que acompanha toda a vida útil.
Verificação periódica
RNs são conferidos entre si e contra referências externas; qualquer divergência dispara investigação antes de contaminar as séries.
A humildade de medir a própria régua
Rede, não marco isolado
Instalamos RNs em rede com verificação cruzada — a confiabilidade vem da redundância, não da fé em um único ponto.
Integração total
O mesmo responsável instala o RN, nivela marcos e placas e interpreta as séries — sem lacunas de responsabilidade entre topografia e geotecnia.
Documentação de auditoria
Monografias, boletins e séries organizadas para revisão por projetista, fiscalização ou auditoria independente.
Perguntas de quem contrata
Qual a profundidade típica de um RN profundo?
A que a investigação mandar: o critério é ancorar abaixo de todas as camadas compressíveis e da zona de influência da obra — pode variar de poucos metros a dezenas.
Posso usar um ponto “fixo” existente (guia, poste, soleira)?
Para monitoramento de engenharia, não: qualquer elemento apoiado no terreno compressível se move. A referência precisa ser projetada para não se mover.
Quantos RNs uma obra precisa?
Ao menos dois (verificação mútua) — em obras extensas, uma rede com redundância geométrica que permita detectar movimento de qualquer um deles.
