Inclinômetro — onde e quanto o maciço está se movendo

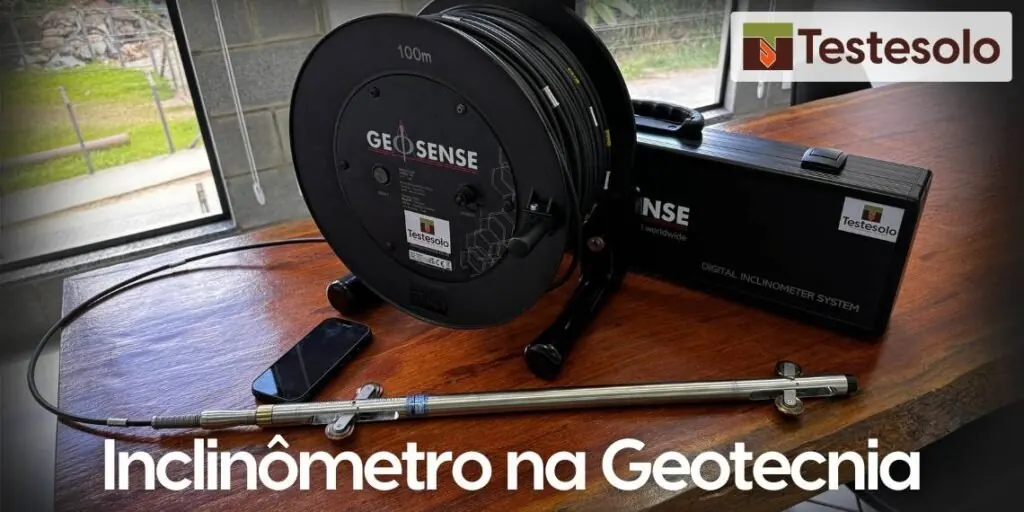

O inclinômetro mede o deslocamento horizontal do terreno em profundidade. Um tubo-guia de ABS ou alumínio, com quatro ranhuras a 90°, é instalado em furo de sondagem e cimentado ao maciço — a partir daí, ele se move junto com o solo. Em cada campanha, uma sonda inclinométrica biaxial desce até o fundo e sobe parando a cada 0,5 m, medindo a inclinação θ em dois eixos ortogonais (A e B).

Cada estação fornece o incremento L·senθ; a soma dos incrementos, de baixo para cima, é o perfil de deflexão. A comparação com a leitura-base da instalação revela onde o tubo está sendo cisalhado — a profundidade da superfície de ruptura — e a que velocidade o movimento avança. O giro de 180° com segunda passada (checksum) elimina o desvio de zero do sensor e é o controle de qualidade de cada campanha.

Aplicações típicas: taludes e encostas instrumentadas, contenções e escavações, barragens e pilhas, aterros sobre solos moles e obras vizinhas a movimentações suspeitas.

Acompanhe as seis etapas: o tubo-guia cimentado atravessando a massa em movimento, a descida da sonda, a subida com leituras a cada 0,5 m construindo o perfil, o giro de 180° com checksum, e a comparação com a leitura-base que quantifica o deslocamento na ruptura.

1×

2×

4×

Perfil de deflexão × profundidade com degrau na ruptura (8,0 m). Inclinação exagerada para leitura — o θ real é de poucos graus; valores ilustrativos.
