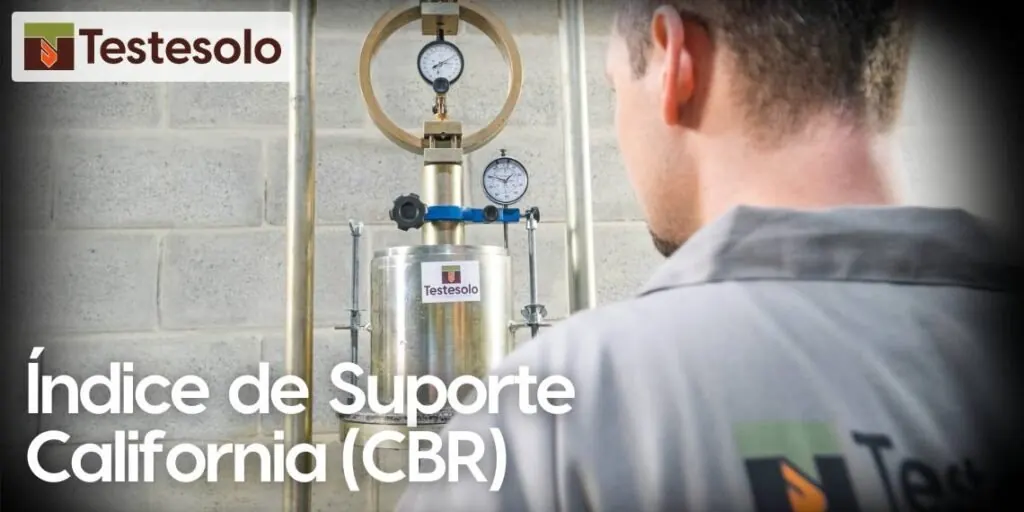

CBR — o índice de suporte que dimensiona pavimentos
Quatro dias imerso, expansão medida, pistão penetrando a velocidade constante: o CBR compara seu solo com a brita padrão e diz se ele serve para subleito, sub-base ou base.
- Categoria
- Laboratório de Solos | Pavimentação
- Normas de referência
- NBR 9895 índice de suporte Califórnia · DNIT 172 versão rodoviária · NBR 7182 moldagem por compactação
- Onde entra
- Resistência, deformabilidade e comportamento sob cargas repetidas, com responsabilidade técnica própria.
Princípio e aplicação
O CBR (California Bearing Ratio, ou ISC) mede a resistência à penetração de um pistão padronizado num corpo de prova compactado na energia e umidade do projeto — após 4 dias de imersão com sobrecarga, simulando a condição mais desfavorável. A razão para a brita padrão, em %, é o índice de suporte.
A expansão medida na imersão é critério tão importante quanto o CBR: materiais expansivos são vetados de camadas nobres mesmo com bom suporte. Juntos, CBR e expansão classificam materiais para subleito, reforço, sub-base e base no dimensionamento tradicional — e convivem com MR e DP no mecanístico.
Da imersão ao índice
Acompanhe o corpo de prova imerso com o extensômetro medindo a expansão, depois a prensa penetrando o pistão e a curva pressão × penetração comparada à brita padrão — até o CBR%.
1×
2×
4×
Curvas ilustrativas; critério de expansão conforme a camada de destino.
Curvas ilustrativas; critério de expansão conforme a camada de destino.
Como a Testesolo executa
Moldagem
CP compactado na energia do projeto, na umidade ótima (ou faixa especificada), com controle de massa e umidade.
Imersão
96 h submerso com sobrecarga padrão e leituras de expansão no extensômetro.
Penetração
Prensa a 1,27 mm/min; pressões em 2,54 e 5,08 mm comparadas à brita padrão — vale o maior índice recalculado.
Resultado
CBR%, expansão%, curva completa e enquadramento por camada (subleito/sub-base/base) no relatório.
Pavimento começa no laboratório
Prensa automatizada
Velocidade servo-controlada e aquisição contínua — curva limpa, sem “dentes” de operação manual.
Tríade completa
CBR + MR + DP no mesmo laboratório: do dimensionamento tradicional ao mecanístico (MeDiNa) sem trocar de fornecedor.
Julgamento de material
Resultado sai com parecer: serve para qual camada, com qual GC, e o que fazer se não servir (estabilização, mistura).
Perguntas de quem contrata
CBR alto garante bom pavimento?
Não sozinho: expansão alta desqualifica o material, e o comportamento resiliente (MR/DP) manda no desempenho a longo prazo. CBR é o começo da conversa.
Por que ensaiar imerso?
Porque a pista vai molhar. A imersão leva o material à condição crítica de projeto — suporte “seco” superestima o pavimento.
Normas e referências
- ABNT NBR 9895
- Índice de suporte Califórnia
- DNIT 172/2016-ME
- —
- ASTM D1883
- —
