Estabilidade de taludes — onde está a superfície crítica
Análise de taludes naturais, cortes e aterros por equilíbrio limite e elementos finitos: fator de segurança, superfície crítica, efeito da chuva e da poropressão — e a solução de estabilização quando o FS não fecha.
- Categoria
- Consultoria geotécnica | Geotecnia de obra
- Normas de referência
- NBR 11682 estabilidade de encostas · FS mínimo por nível de risco · NBR 6484 · NBR 9820 amostragem
- Onde entra
- Interpretação técnica dos dados em pareceres, análises e recomendações, com ART própria.
FS é uma razão entre resistência disponível e resistência mobilizada
O fator de segurança de um talude é a razão entre a resistência ao cisalhamento que o solo pode oferecer ao longo de uma superfície e a resistência que ele precisa mobilizar naquela superfície para o maciço não escorregar. A análise varre milhares de superfícies candidatas e reporta a crítica — aquela de menor FS.
O ponto sensível não é o método de cálculo: Bishop simplificado, Spencer e Morgenstern–Price convergem para resultados próximos quando bem aplicados. O ponto sensível são os parâmetros e a água. Um mesmo talude pode ter FS confortável na estação seca e FS abaixo de 1 após uma chuva intensa, sem que nada tenha mudado na geometria.
Por isso separamos explicitamente as condições de análise: curto prazo em condição não drenada (parâmetro Su, obtido em Vane Test, triaxial UU/CIU ou DSS) e longo prazo em condição drenada (c′ e φ′, de cisalhamento direto e triaxial CID), com o regime de poropressão medido por piezômetros em vez de suposto.
A superfície crítica e o efeito da chuva
Acompanhe a busca pela superfície de menor FS, a subida do nível d'água após a chuva derrubando o fator de segurança, e o ganho obtido com uma solução de estabilização.
1×
2×
4×
Valores de FS ilustrativos, para explicar o mecanismo. O FS real vem da análise com a geometria, os parâmetros e o regime de água da sua obra.
Valores de FS ilustrativos, para explicar o mecanismo. O FS real vem da análise com a geometria, os parâmetros e o regime de água da sua obra.
Nem toda ruptura tem a mesma forma
Identificar o mecanismo correto vale mais que refinar o cálculo:
Ruptura circular profunda — típica de solos homogêneos e de aterros sobre camada mole; a superfície mergulha no material de menor resistência.
Ruptura planar / cunha — governada por descontinuidade, contato solo–rocha ou camada de menor resistência com orientação desfavorável.
Escorregamento translacional raso — a ruptura mais comum em encostas tropicais: solo residual saturado escorregando sobre saprolito, deflagrada por chuva.

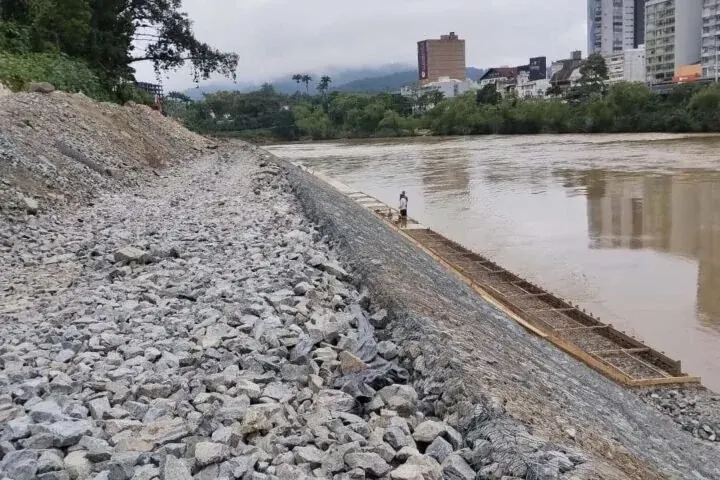

Erosão e ruptura de pé — talude de margem solapado pelo curso d'água, com perda progressiva de apoio.
Reativação de movimento antigo — maciço já rompido operando na resistência residual, muito abaixo da resistência de pico.
Em taludes com movimento em curso, a retroanálise é a ferramenta mais poderosa: impõe-se FS igual a 1 na geometria da ruptura observada e obtêm-se os parâmetros que realmente governaram — quase sempre mais confiáveis do que os de ensaio isolado.
Do levantamento ao FS documentado
Seções de análise
Levantamento topográfico e escolha das seções críticas — não a seção mais fácil de desenhar, mas a mais desfavorável em altura, inclinação e presença de água.
Modelo geotécnico
Camadas, contatos, nível d'água e, quando existir, superfície de ruptura pré-existente. Construído a partir de sondagens posicionadas na seção, não interpoladas de longe.
Parâmetros de resistência
c′, φ′ e Su por camada, com a indicação clara da origem de cada valor: ensaio, correlação ou retroanálise. Quando o valor é estimado, isso aparece no relatório.
Cenários
Condição atual, fim de construção, longo prazo, rebaixamento rápido e chuva de projeto. Análise de sensibilidade nos parâmetros de maior incerteza.
Solução de estabilização
Quando o FS não atende: retaludamento, banqueteamento, drenagem profunda, contenção, solo grampeado ou reforço — comparados por ganho de FS e viabilidade construtiva.
Entregável
Relatório com seções, parâmetros, superfícies críticas, FS por cenário, recomendações, plano de instrumentação e ART. Quando há solução, as diretrizes técnicas para o projeto executivo correspondente.
Onde a análise de estabilidade decide
Loteamentos e encostas urbanas
Cortes e aterros de terraplenagem em terreno acidentado, com edificações previstas na crista ou no pé — e o FS que o licenciamento exige comprovado.
Rodovias e ferrovias
Taludes de corte e aterro ao longo do traçado, encabeçamento de obras de arte e recuperação de escorregamentos após períodos chuvosos.
Barragens e depósitos
Taludes de montante e jusante, análise de rebaixamento rápido e verificação de depósitos e aterros sanitários.
Perícia e diagnóstico
Retroanálise de escorregamento ocorrido, apuração de causa e definição técnica da intervenção corretiva.
Perguntas de quem contrata
Qual FS mínimo devo atender?
A NBR 11682 associa o fator de segurança mínimo ao nível de risco envolvido — potencial de perda de vidas e de danos materiais e ambientais —, e não a um valor único. Situações temporárias de obra e situações permanentes também recebem tratamento diferente. Definimos o FS alvo no início do trabalho, de forma explícita e justificada.
Por que o talude rompeu se estava estável há anos?
Na grande maioria dos casos, porque a água mudou. Chuva intensa e prolongada eleva a poropressão, reduz a sucção que dava coesão aparente ao solo residual e derruba o FS sem alterar a geometria. Somam-se a isso vazamentos de rede, obstrução de drenagem e cortes não projetados no pé.
Equilíbrio limite ou elementos finitos?
Equilíbrio limite responde bem à pergunta “qual o FS e onde está a superfície crítica”, e é a base normativa usual. Elementos finitos entram quando interessa o deslocamento — escavação junto a estrutura sensível, interação com contenção, adensamento acoplado. Usamos a ferramenta que responde à pergunta do projeto.
Preciso de ensaio de laboratório ou correlação resolve?
Correlações servem para uma triagem inicial e para verificar ordem de grandeza. Mas o FS é muito sensível à coesão efetiva: uma variação pequena em c′ muda o resultado de forma relevante. Em talude com risco associado, parâmetro medido é investimento, não custo.
Vocês fazem também o monitoramento depois?
Sim. Instalamos e lemos inclinómetros, marcos superficiais e piezômetros, com níveis de atenção e alerta definidos junto ao projeto. Em talude com movimento em curso, essa leitura periódica é o que permite agir antes da ruptura — e não depois.
Normas e referências
- ABNT NBR 11682
- Estabilidade de encostas
- ABNT NBR 6484
- Sondagem de simples reconhecimento com SPT
- ABNT NBR 9820
- Coleta de amostras indeformadas
- ABNT NBR 5629
- Tirantes ancorados no terreno
