Consultoria geotécnica · Geotecnia de obra
Aterro sobre solos moles e melhoramento de solos
Em solo compressível, o aterro não tem apenas um problema de estabilidade — tem também um problema de tempo. Analisamos altura de etapa, recalque previsto, prazo de adensamento e a técnica de melhoramento que resolve o caso, com verificação por instrumentação.
- Categoria
- Consultoria geotécnica | Geotecnia de obra
- Normas de referência
- NBR 16853 adensamento unidimensional · NBR 9820 amostras indeformadas · NBR 10905 ensaio de palheta
- Onde entra
- Interpretação técnica dos dados em pareceres, análises e recomendações, com ART própria.
Dois problemas simultâneos: ruptura e recalque no tempo
Lançar aterro sobre argila mole exige responder a duas perguntas que têm naturezas diferentes. A primeira é imediata: a camada mole suporta a altura de aterro que se pretende lançar, ou rompe durante a construção? É uma análise não drenada, governada pela resistência Su da camada.
A segunda se estende por meses ou anos: quanto o terreno vai recalcar e em quanto tempo? Aqui entram compressibilidade, histórico de tensões e permeabilidade — e o resultado é uma curva, não um número. Um aterro rodoviário pode estar estável e ainda assim inviabilizar a obra se o recalque remanescente continuar acontecendo depois da pavimentação.
As duas respostas exigem parâmetros que o SPT não fornece. A resistência não drenada vem de Vane Test e de CPTu calibrado; a compressibilidade e a tensão de pré-adensamento vêm do ensaio de adensamento em amostra indeformada; o coeficiente de adensamento horizontal, que governa o prazo com drenos, sai do ensaio de dissipação.
Como tratamos o solo mole
Aterro em etapas
Lançamento em camadas com períodos de espera entre elas: cada etapa adensa a argila, ganha resistência e habilita a etapa seguinte. Solução de menor custo direto, dependente de disponibilidade de tempo no cronograma da obra.
Drenos verticais pré-fabricados
Geodrenos cravados em malha triangular ou quadrada encurtam drasticamente o caminho de drenagem da água, acelerando o adensamento em uma ordem de grandeza. O projeto define espaçamento, profundidade e o colchão drenante de topo.
Sobrecarga temporária
Aterro acima da cota final, removido depois de atingido o recalque alvo. Antecipa a parcela de recalque que ocorreria após a obra e reduz o recalque remanescente — combina bem com drenos verticais.
Bermas de equilíbrio
Reforço lateral que aumenta o fator de segurança contra ruptura durante a construção, permitindo lançar mais altura por etapa. Requer área disponível nas laterais do aterro.
Reforço com geossintéticos
Geogrelha de alta resistência na base do aterro redistribui tensões, controla o espalhamento lateral e aumenta a estabilidade da fase construtiva. Frequentemente associada a colchão drenante e a plataforma de trabalho.
Colunas e substituição
Colunas granulares, estacas de compactação, aterro estaqueado com plataforma de transferência de carga e, em camadas rasas, remoção e substituição do material. Soluções para quando não há tempo disponível ou o recalque admissível é muito pequeno.
O que realmente define o recalque e o prazo
σ′vm — tensão de pré-adensamento: separa o trecho de recompressão do trecho virgem. É o parâmetro que mais muda a previsão de recalque, e o mais sensível à qualidade da amostragem.
Cc e Cr: índices de compressão e recompressão — a magnitude do recalque primário.
cv e ch: coeficientes de adensamento vertical e horizontal — o tempo. Com geodrenos, quem manda é ch.
Su e sua variação com a profundidade: estabilidade de cada etapa e ganho de resistência ao longo do adensamento.
Cα — compressão secundária: em argilas orgânicas e turfas, pode dominar o recalque de longo prazo e não pode ser ignorada.
Amostragem indeformada de qualidade não é formalidade: amostra amolgada subestima σ′vm e superestima o recalque, levando a soluções mais caras do que o necessário. Usamos amostrador Shelby com controle de relação de áreas e verificamos a qualidade da amostra antes de aceitar o resultado do ensaio.
Do perfil de compressibilidade ao plano de lançamento
Perfil de compressibilidade

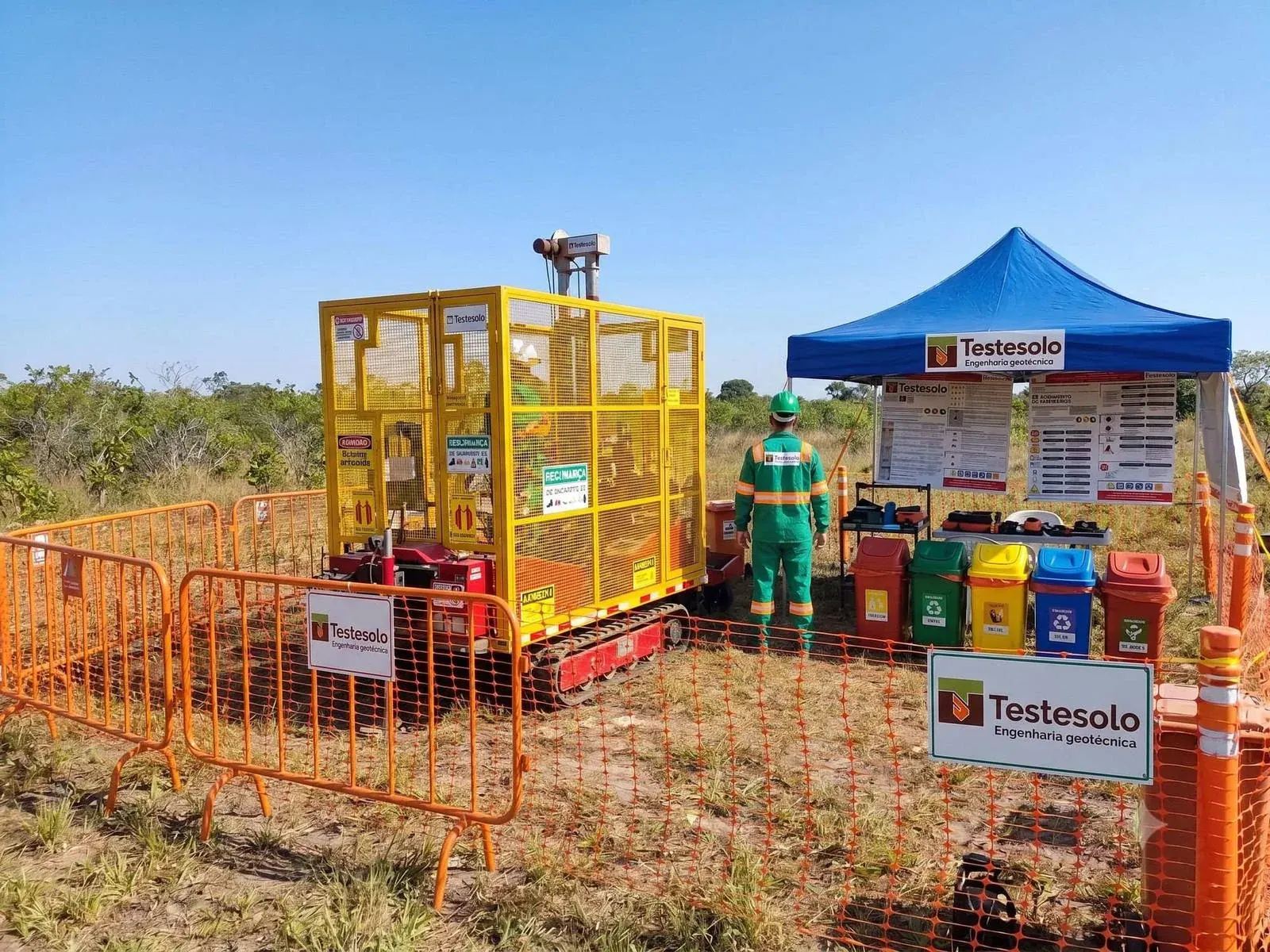

Espessura e subdivisão da camada mole, perfil de σ′vm, OCR, índices de compressão e Su por profundidade — construído com CPTu contínuo e calibrado por ensaios de laboratório.
Estabilidade por etapa
Altura máxima de lançamento em cada etapa, com FS verificado na condição não drenada e consideração do ganho de resistência obtido na etapa anterior.
Recalque e curva no tempo
Recalque primário e secundário, grau de adensamento em função do tempo, recalque remanescente na data de liberação e definição da sobrelevação construtiva.
Solução de aceleração
Quando o prazo natural não serve: malha e profundidade de geodrenos, sobrecarga, reforço basal ou aterro estaqueado — comparados por recalque remanescente e por viabilidade construtiva.
Plano de instrumentação
Placas de recalque, piezômetros, inclinómetros de pé e marcos superficiais, com critérios de atenção e alerta e retroanálise pelo método de Asaoka.
Entregável
Relatório técnico com análises de estabilidade e recalque, seções-tipo recomendadas, sequência de lançamento, especificação de materiais e geossintéticos, plano de monitoramento, critérios de liberação e ART.
Onde o solo mole custa caro se for ignorado
Rodovias e acessos
Aterros em planície de inundação e várzea, encabeçamento de pontes e o degrau que aparece na cabeceira quando o recalque diferencial não foi previsto.
Pátios industriais e logística
Grandes áreas de armazenagem e pátios de manobra, em que o recalque diferencial compromete piso, drenagem e operação de equipamentos.
Loteamentos em área baixa
Terrenos aterrados sobre depósitos moles em região de várzea — realidade comum no Vale do Itajaí — com infraestrutura urbana sensível a recalque.
Diques, canais e saneamento
Diques de proteção, taludes de canal e redes enterradas em solo compressível, onde recalque significa perda de declividade de projeto.
Perguntas de quem contrata
Quanto tempo leva o adensamento?
Depende da espessura da camada, da permeabilidade e das condições de drenagem — e a diferença entre casos é enorme: a mesma argila em camada espessa e drenagem só pelo topo pode levar anos, enquanto com geodrenos bem dimensionados o mesmo grau de adensamento é atingido em uma fração disso. Só uma análise com cv e ch medidos permite estimar a curva para o seu caso.
Posso simplesmente remover a argila mole?
Em camadas rasas e de pequena extensão, sim — e muitas vezes é a solução mais rápida. Com a espessura crescendo, o volume escavado, o rebaixamento necessário, o bota-fora e o material de substituição tornam a alternativa rápida inviabilizada pelo custo. A comparação de alternativas faz parte do escopo da consultoria.
Por que preciso de amostra indeformada se já tenho SPT?
Porque nenhuma correlação com NSPT é confiável em argila mole — valores de golpes muito baixos ou nulos não informam compressibilidade. Recalque é calculado com σ′vm, Cc e cv, que só se obtêm em ensaio de adensamento sobre amostra de boa qualidade.
Como sei que o aterro pode ser liberado?
Pela instrumentação. Placas de recalque e piezômetros mostram o grau de adensamento efetivamente atingido, e a retroanálise das leituras (método de Asaoka, por exemplo) estima o recalque final e o remanescente. O critério de liberação é um valor de recalque remanescente definido no projeto — medido, não presumido.
O aterro estaqueado resolve tudo?
Resolve o recalque com rápida liberação, e por isso é muito usado em encabeçamento de pontes e trechos críticos. Em contrapartida é a solução de maior custo direto e exige plataforma de transferência de carga bem projetada. Costuma valer a pena em extensões curtas e em pontos onde o recalque diferencial é inaceitável.
Normas e referências
- ABNT NBR 16853
- Ensaio de adensamento unidimensional
- ABNT NBR 9820
- Coleta de amostras indeformadas de solo
- ABNT NBR 10905
- Ensaio de palheta in situ
- ABNT NBR 11682
- Estabilidade de encostas
