INA — onde está (e para onde vai) o nível d'água
Um tubo ranhurado em toda a profundidade deixa o lençol se manifestar; o medidor elétrico encontra a água com um bip. Simples, robusto — e decisivo para escavações, fundações e taludes.
- Categoria
- Instrumentação Geotécnica | Piezometria e nível d’água
- Normas de referência
- NBR 6484 NA em sondagens (registro) · Boas práticas instalação e leitura de INAs · SGQ séries e boletins Testesolo
- Onde entra
- Instalação e leitura de instrumentos para controle de recalques, deslocamentos e níveis d’água.
Princípio e aplicação

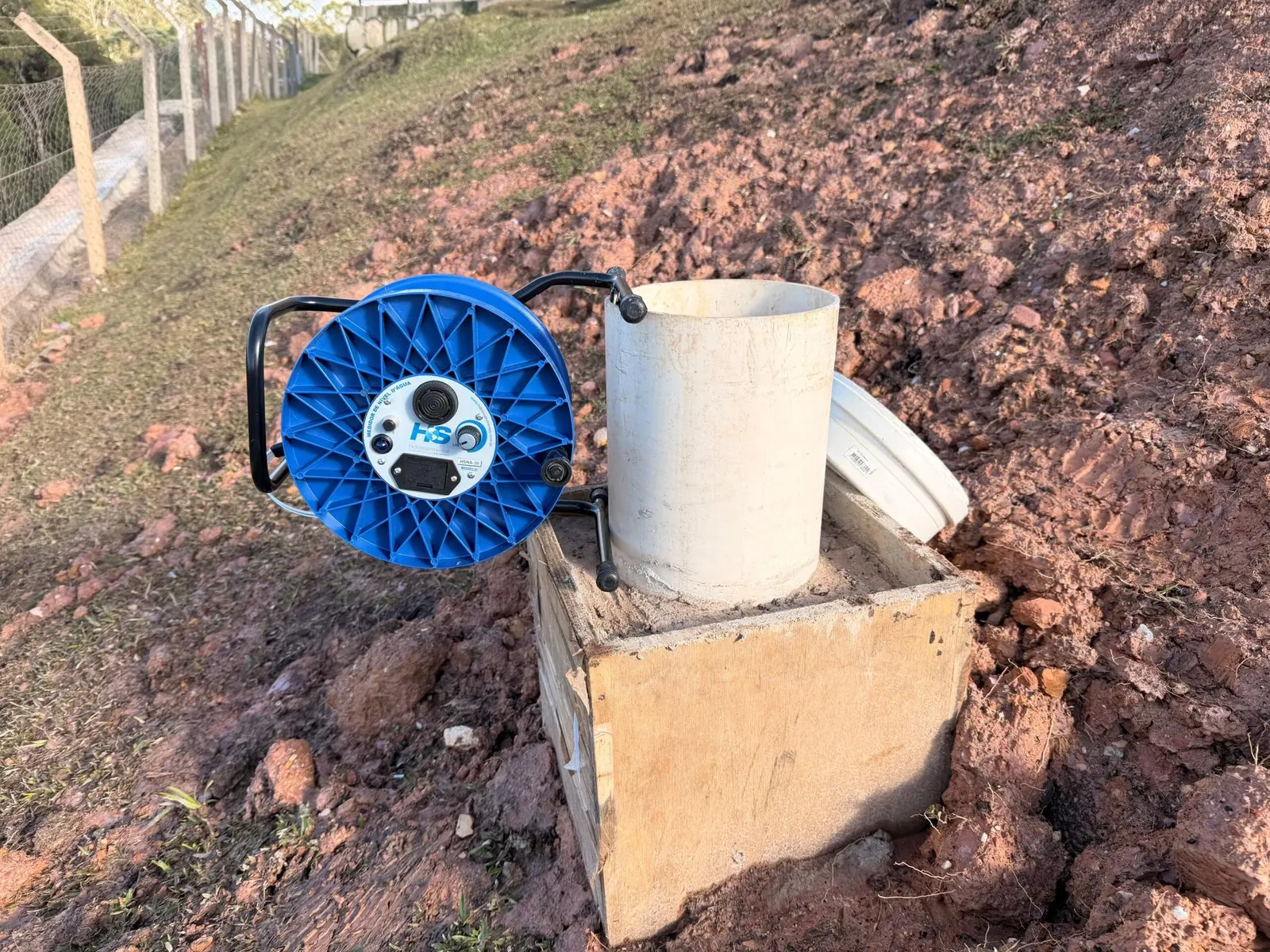

O INA (indicador de nível d'água) é um tubo de PVC ranhurado em toda a extensão, envolto em areia filtrante: a água do terreno entra livremente e o nível dentro do tubo espelha o nível freático. A leitura usa o MNA — medidor elétrico de trena com sensor que fecha circuito, soa e acende ao tocar a água.
Diferente do piezômetro (que isola uma cota), o INA responde ao lençol como um todo — é o instrumento certo para acompanhar sazonalidade, rebaixamentos e interferências de obra no nível freático. Em perfis com mais de um aquífero, INA e piezômetros se complementam para separar os níveis.
Do equilíbrio com o lençol à série sazonal
Veja o tubo ranhurado instalado, o nível interno igualando o freático, a descida do medidor elétrico até o bip — e a série NA × tempo revelando a sazonalidade do lençol.
1×
2×
4×
Ranhuras e níveis exagerados para leitura; sazonalidade ilustrativa.
Ranhuras e níveis exagerados para leitura; sazonalidade ilustrativa.
Como a Testesolo executa
Instalação
Tubo ranhurado com areia filtrante no anular, tampa protetora e identificação; profundidade definida pelo perfil e pelo uso.
Desenvolvimento
Esgotamento/recuperação inicial garante comunicação franca com o lençol antes da primeira campanha.
Campanhas
Medidor elétrico aferido, dupla leitura e registro de chuvas recentes — contexto que explica a série.
Série e interpretação
NA × tempo com sazonalidade, correlação com pluviometria e alertas para escavações e estabilidade.
O básico bem feito muda decisões
Rede com propósito
INAs posicionados onde o NA decide algo: fundo de escavação, pé de talude, vizinho ao rebaixamento.
Leitura contextualizada
Nossa série vem com chuva, obra e maré (quando aplicável) anotadas — número sem contexto não é monitoramento.
Complemento aos piezômetros
Onde há aquíferos distintos, combinamos INA + piezômetros para separar freático de artesiano — e evitar surpresas de subpressão.
Perguntas de quem contrata
INA e piezômetro dão o mesmo nível?
Só em perfis simples. Havendo camadas com cargas hidráulicas diferentes, o INA mostra um nível “misturado” e os piezômetros mostram cada cota — a diferença é justamente a informação.
Com que frequência medir?
Mensal para sazonalidade; semanal ou diária durante escavações, rebaixamentos e períodos chuvosos intensos.
O tubo pode ser usado depois para outra coisa?
Sim — INAs bem instalados servem de acesso para amostragem d’água e verificação de rebaixamento, prolongando o valor do investimento.
Normas e referências
- ABNT NBR 6484
- NA em sondagens
