Piezômetro de Casagrande — a poropressão medida no tubo aberto
O clássico da instrumentação: um bulbo poroso isolado por selo de bentonita deixa a água do solo subir pelo tubo — a altura da coluna é a própria poropressão. Robusto, auditável e insubstituível como referência.
- Categoria
- Instrumentação Geotécnica | Piezometria e nível d’água
- Normas de referência
- NBR 6122 fundações — controle · Boas práticas Dunnicliff · USACE · SGQ rastreabilidade Testesolo
- Onde entra
- Instalação e leitura de instrumentos para controle de recalques, deslocamentos e níveis d’água.
Princípio e aplicação
O piezômetro de Casagrande mede a poropressão em uma cota específica do terreno. Um bulbo poroso desce ao furo envolto em areia; acima dele, um selo de bentonita isola o trecho — a água que sobe pelo tubo de acesso vem só daquela profundidade. Em equilíbrio, a coluna d'água h fornece diretamente u = γw·h.
Por ser um sistema aberto e sem eletrônica embarcada, é o instrumento mais durável e auditável da poropressão: qualquer campanha pode ser verificada com um medidor elétrico simples. O tempo de resposta depende da permeabilidade do solo — em argilas, onde a resposta é lenta, ele convive com os piezômetros de corda vibrante, que respondem em segundos.
Aplicações: barragens e diques, aterros sobre solos moles, contenções e rebaixamentos, estabilidade de taludes e controle de subpressão.
A instalação e a leitura em movimento
Acompanhe o bulbo e o selo descendo ao furo, a coluna d'água subindo até o equilíbrio, a leitura com o pio (bip ao tocar a água) e a série nível × tempo se formando campanha a campanha.
1×
2×
4×
Bulbo na cota de medida, selo de bentonita e leitura com medidor elétrico. Valores ilustrativos; dimensões fora de escala.
Bulbo na cota de medida, selo de bentonita e leitura com medidor elétrico. Valores ilustrativos; dimensões fora de escala.

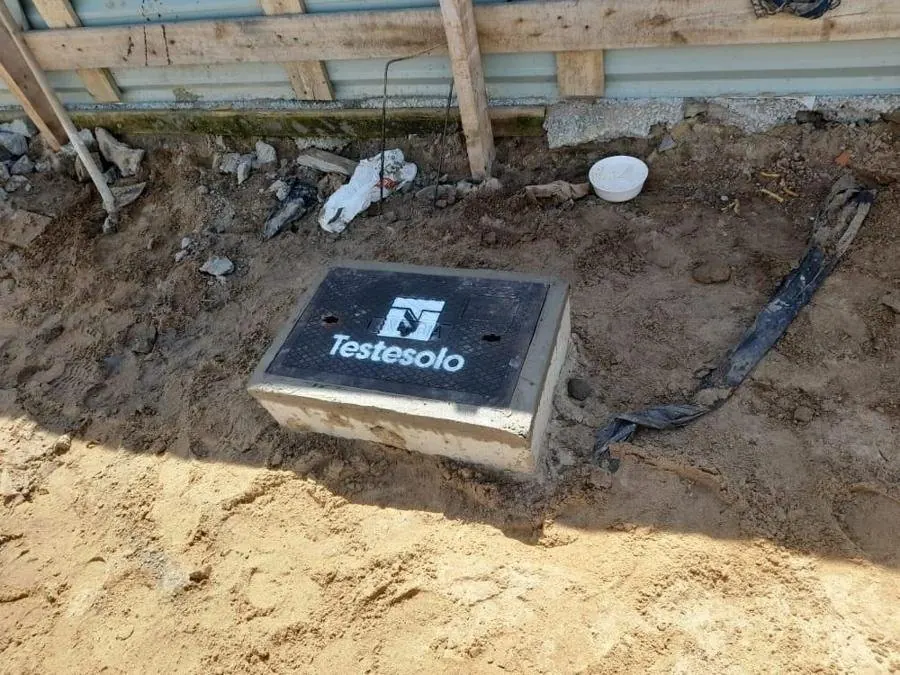

Como a Testesolo executa
Instalação seletiva
Furo limpo, bulbo envolto em areia lavada na cota de projeto, selo de bentonita acima e reaterro controlado — a medida vale para uma única profundidade conhecida.
Verificação inicial
Ensaio de recuperação (enchimento/rebaixamento) confirma comunicação do bulbo com o solo antes da primeira campanha oficial.
Campanhas de leitura
Medidor elétrico com trena certificada; dupla leitura por campanha e comparação imediata com a série histórica.
Relatório de engenharia
Séries nível × tempo e poropressão × tempo com análise crítica, correlação com chuvas/carregamentos e níveis de atenção.
Simplicidade que vira confiabilidade
Instalação que define a medida
O piezômetro mede onde o selo permite: nossa instalação é documentada com boletim de profundidades, materiais e volumes — auditável anos depois.
Leitura com controle
Dupla leitura, trena aferida e conferência contra a série histórica antes de o dado entrar no relatório.
Par perfeito com a corda vibrante
Projetos críticos combinam Casagrande (referência auditável) e corda vibrante (resposta rápida) — nós instalamos e interpretamos os dois.
Perguntas de quem contrata
Qual a diferença para o INA?
O INA (tubo ranhurado em toda a extensão) mede o nível freático geral; o Casagrande, com bulbo isolado por selo, mede a poropressão de uma cota específica — em perfis com aquíferos distintos os dois podem indicar níveis bem diferentes.
Quanto tempo até a primeira leitura válida?
Depois da estabilização, que depende da permeabilidade do solo: horas em areias, dias em argilas. O ensaio de recuperação inicial indica o tempo de resposta do conjunto.
O que a série nível × tempo revela?
Sazonalidade do lençol, resposta a chuvas, efeito de carregamentos (aterros) e rebaixamentos — e desvios anômalos que disparam os níveis de atenção do plano de monitoramento.
Normas e referências
- ABNT NBR 6122
- Fundações (controle)
- USACE EM 1110-2-1908
- Instrumentation
